氣動擋板閥

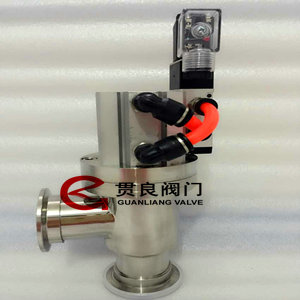

氣動擋板閥
- 產品型號：GDQ
- 產品結構：直角式
- 產品壓力：105～1.3x10-4
- 產品材質：WCB,304,316
- 產品規格：DN10-DN1000
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【氣動擋板閥】的相關信息或索取相關資料，請聯系我們
氣動高真空擋板閥原理：
?
GDQ高真空氣動擋板閥采用波紋管密封，依靠用壓縮空氣為動力，以電信號作為閥門開關信號，通過電磁換向閥改變氣路方向，執行氣缸驅動擋板作啟閉動作，實現系統中氣體的截止或?qū)ā鈩?dòng)高真空擋板閥適用介質為空氣及非腐蝕性氣體。
?
氣動高真空擋板閥用途：
?
氣動高真空擋板閥GDQ閥體制造采用拉伸工藝，減少焊縫，增加強度，減少放氣量。它具有結構簡單，開閉時間短，安全可靠，堅固耐用并且可以自動控制等優點，被廣泛應用在電子、化工、冶金、航空、航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。如各種真空爐、真空鍍膜設備、真空冷凍干燥設備等。
?
氣動擋板閥GDQ參數：

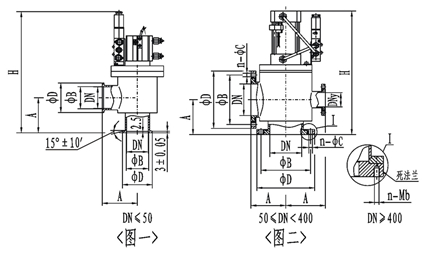

（圖一) (KF)連接及外形尺寸
(圖二)活套法蘭連接及外形尺寸
注：其中DN400以上底部采用死法蘭n-Mb。
?
GDQ高真空氣動擋板閥采用波紋管密封，依靠用壓縮空氣為動力，以電信號作為閥門開關信號，通過電磁換向閥改變氣路方向，執行氣缸驅動擋板作啟閉動作，實現系統中氣體的截止或?qū)ā鈩?dòng)高真空擋板閥適用介質為空氣及非腐蝕性氣體。
?
氣動高真空擋板閥用途：
?
氣動高真空擋板閥GDQ閥體制造采用拉伸工藝，減少焊縫，增加強度，減少放氣量。它具有結構簡單，開閉時間短，安全可靠，堅固耐用并且可以自動控制等優點，被廣泛應用在電子、化工、冶金、航空、航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。如各種真空爐、真空鍍膜設備、真空冷凍干燥設備等。
 |
 |
氣動擋板閥GDQ參數：
|
適用范圍(Pa)
|
105～1.3x10-4
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-5
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠) |
|
氣源壓力(MPa)
|
0.4～0.8
|
|
安裝位置
|
DN＜300任意,DN≥300垂直
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信號反饋
|
標準出廠：不帶反饋信號
特殊指定：磁性開關DC/AC5～240V |
（圖一) (KF)連接及外形尺寸
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
法蘭標準
|
|
GDQ-J10/KF
|
10
|
30
|
12.2
|
180
|
30
|
GB4982
|
|
GDQ-J16/KF
|
16
|
30
|
17.2
|
180
|
40
|
|
|
GDQ-J25/KF
|
25
|
40
|
26.2
|
200
|
50
|
|
|
GDQ-J40/KF
|
40
|
55
|
41.2
|
210
|
65
|
|
|
GDQ-J50/KF
|
50
|
75
|
52.2
|
276
|
70
|
/
|
(圖二)活套法蘭連接及外形尺寸
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
n-ΦC
|
DNy(預抽口)
|
n-Mb
|
法蘭標準
|
|
GDQ-J50
|
50
|
110
|
90
|
276
|
70
|
4-Φ9
|
/
|
/
|
GB/T6070
|
|
GDQ-J63
|
63
|
130
|
110
|
283
|
88
|
||||
|
GDQ-J80
|
80
|
145
|
125
|
314
|
88
|
8-Φ9
|
|||
|
GDQ-J100
|
100
|
165
|
145
|
338
|
108
|
||||
|
GDQ-J125
|
125
|
200
|
175
|
424
|
128
|
8-Φ11
|
|||
|
GDQ-J(S)150
|
150
|
220
|
195
|
482
|
138
|
DN40(GB4982)
|
JB919
|
||
|
GDQ-J(S)160
|
160
|
225
|
200
|
482
|
138
|
GB/T6070
|
|||
|
GDQ-J(S)200
|
200
|
285
|
260
|
620
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
||
|
GDQ-J(S)250
|
250
|
335
|
310
|
655
|
208
|
DN63(GB/T6070)
|
|||
|
GDQ-J(S)300
|
300
|
380
|
350
|
783
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
|
|
GDQ-J(S)320
|
320
|
425
|
395
|
789
|
250
|
12-Φ14
|
GB/T6070
|
||
|
GDQ-J(S)400
|
400
|
510
|
480
|
1210
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
16-M12
|
|
|
GDQ-J(S)400
|
400
|
500
|
465
|
1210
|
330
|
8-M16
|
JB919
|
||
|
GDQ-J(S)500
|
500
|
610
|
580
|
1270
|
360
|
DN125(GB/T6070)
|
16-M10
|
GB/T6070
|
|
|
GDQ-J(S)600
|
600
|
710
|
670
|
1562
|
450
|
12-Φ21
|
DN160(GB/T6070)
|
12-M18
|
JB919
|
|
GDQ-J(S)630
|
630
|
750
|
720
|
1562
|
450
|
20-Φ14
|
20-M10
|
GB/T6070
|
|
|
GDQ-J(S)800
|
800
|
920
|
890
|
1900
|
520
|
24-Φ14
|
DN200(GB/T6070)
|
24-M10
|
